2013年5月10日
さてさて、今年もおっぱじめました。今回のセクションはどこを作ろうかさんざん悩んだ結果、後閑駅のすぐ近くにある県道の交差点を作ることにしました。階段状に上から畑・線路・道路・川と、かなり特徴的な地形です。
まずは、いつも通りパソコンでプランを作成し、キンコーズで原寸大にロール紙印刷しました。で、さっそく、ミニカーを置いてみたところ・・・・道幅が広すぎるような・・・（この写真では、ちょうど良い感じにも見えますが）。作図は地図サイト（googleだと解像度低かったので、今回はbingです）の衛星写真をベースにしており、道路幅はほぼスケール通りにしたのですが、ミニカーを置いてみるとイマイチ広すぎてスカスカな感じがします。
道路は1ミリのプラ板に、クラフトロボでケガキをしました。道路が広過ぎに感じたので、90パーセントに縮小しています。まあ、こんなもんかいなーと。写真だとほとんど違いわかりませんね^^;
さて、GW後半のある日、千葉県某所において台枠の作業が始まりました。まずは、天板の2枚。9ミリ厚と、5.5ミリ厚。
角材を斜めにカット。
9ミリ厚の天板にカットした角材を取り付けます。
今回は建築のプロのK氏にがっつりご協力をいただきました。
プロの技でさくさく作業が進みます。
電動トリマで、9ミリの天板の川底になる部分だけ5ミリほど削りました。
電動サンダーで仕上げ。
裏面の角、4箇所にアジャスター足をつけます。ねじ受けを埋め込み、右下のネジ付の足を付けます。
ここから私も参加、プラ板のケガキなんかをしていて到着が遅れました。まずは5.5ミリ厚のベニヤの天板に、スプレー糊でプラン図を貼付けます。
ケガキをしたプラ板を切り出します。手でパキパキ間単に折れます。
電動ジグソーで天板に穴を開けます。
線路を横切るように穴を開けました。ここは踏切になります。なぜ穴？それは追々。
出来上がった木の台枠にスタイロフォームを接着していきます。
逆さにして、こんな感じでしばし圧着。
道路のプラ板を置いてみました。

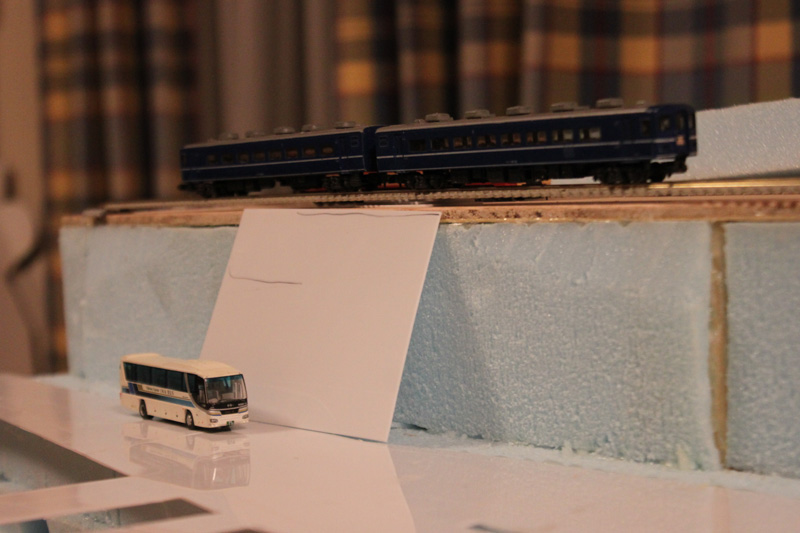

ミニカーを置いて、高さのイメージを確認。線路面までの高低差がありすぎるよう感じました。
そこで、スタイロの3段目をカットして道路面全体をかさ上げしました。前の写真よりも、壁のプラ板が少し上になっているのがわかるかと。
さらにミニカーを並べて〜と。
左奥の飛び出た2本のプラ板は橋になります。
スタイロを削りました。だいぶ地形が見えてきたかと。
全体の形・サイズは去年作った第八利根川橋梁セクションと同じ。45度コーナーになります。今回はここまで。ではではー。
