さて、ここ最近の模様です。ちなみに、これまで名称不明だった第七利根川橋梁の新潟寄りの橋の名前が第一吉本橋梁であるということが分かり、セクションの名称を「第六利根川橋梁と第七利根川/第一吉本橋梁セクション」に変更しました。長いなーw
上路式デッキガーター橋は、カトーの単線プレートガーター鉄橋を大改造して作りました。まずは、側板と線路面を切り出して、バラバラにします。
側板を少し詰めまして、
線路面のトラス状ところと合体させました。プラ用接着剤で仮組して、アロンアルファ プロ用Ｎｏ１を流し込みました。
まあ、うんざりするほどあります。
橋脚です。プラバンをクラフトロボでケガキして切り出したパーツをこんな感じでくみまして、
石粉ねんどを空洞のところに詰めまして、キレイな板の上で転がします。
あっというまに、テーパーがついた半円ができあがりました。乾燥後に、もう半分をやります。
木工パテを塗って、ヤスって、
溶きパテを塗って、ヤスって、完成です。

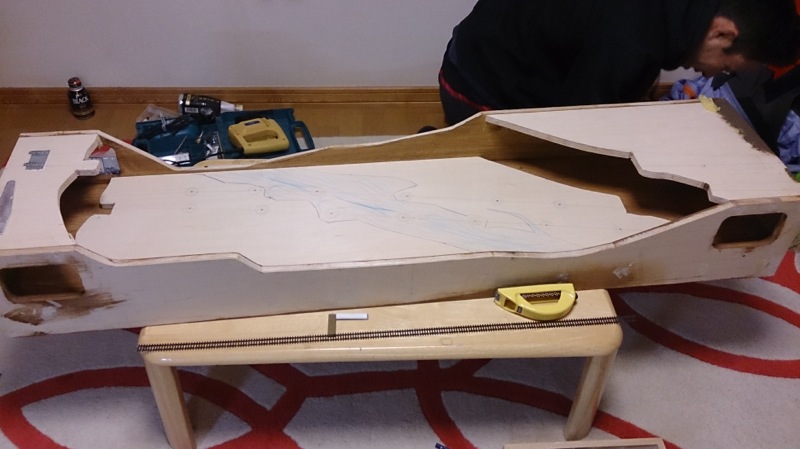

セクションのもう半分、第六利根川橋梁側の台枠もできてきました。
さっそく仮置き♪
スタイロを積んで山の斜面を作ります。
斜めに川が流れます。
ガーター橋も置いてみました。
プラバンで自作の橋台です。
もう、とにかくいろいろたくさんあるので、片っ端からやっつけています。
下り線のコンクリート橋とガーター橋です。ガーター橋は、橋桁のスパンが長く、上下寸法が大きいタイプを再現するため、カトーの複線プレートガーター鉄橋の側板を使用しています。
ガーター橋の点検通路と手すりを0.75ミリ角のプラ材（エバーグリーン製）で作ります。とにかく大量にありますw
手すりの横棒は0.5ミリ角（エバーグリーン製）です。
第六利根川橋梁の方も、おおざっぱなところが出来てきました。ここまでが5月末くらいまでの作業です。ではではー。
